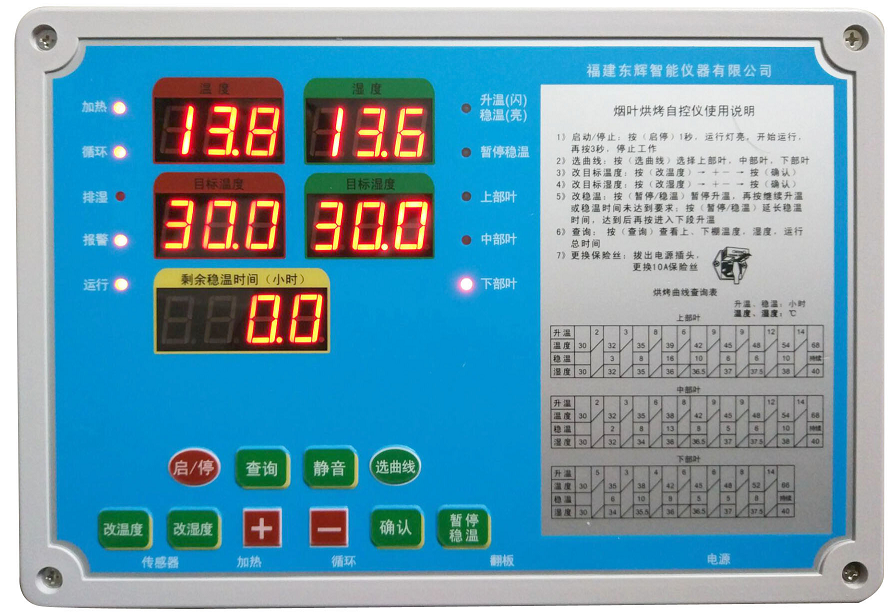

- 商品名称：福建东辉DY17A/B 型烟叶烘烤自控仪
- 添加时间：2019-05-06 18:03:32
- 推荐度：
A 型：无短信通知功能
B 型：带短信通知功能
烟叶烘烤:
（上棚温度低于 30.0℃时，曲线运行时间暂停，当烤房加热上棚温度至 30.0℃时开始按烘烤曲线运行）
1》 启动/停止：停止状态，按【启停】键 1 秒，运行灯亮，开始运行。
运行状态，按【启停】键按 3 秒，运行灯暗，停止工作。

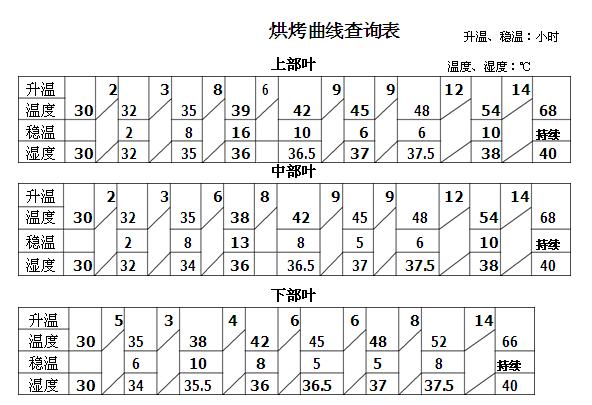

2》 选曲线：停止状态，按【选曲线】键直接选择上部叶，中部叶，下部叶的烘烤曲线。
3》 改目标温度：运行状态，按【改温度】键目标温度闪烁，时间窗口显示曲线时间，按【＋】【－】移动
曲线时间，与曲线相对应的目标温度与目标湿度随之改变，修改后按 【确认】键确认。
4》 改目标湿度：运行状态，按【改湿度】键目标湿度闪烁，按【＋】【－】仅修改目标湿度，修改后按
【确认】键确认。
5》 升温段增加稳温：按【暂停/稳温】键暂停升温，进入稳温状态，再按【暂停/稳温】键退出温继续升温。
6》 延长稳温： 稳温段如果稳温时间未达到要求，按【暂停/稳温】键延长稳温时间，达到要求后再 按
【暂停/稳温】键进入下一升温段。
7》 提前结束稳温：稳温段要停止当前的稳温，连续按【暂停/稳温】两次，直接进入下一升温段。
8》 查询： 按【查询】键查看上、下棚温度、湿度，运行总时间。
9》 静音： 报警时蜂鸣器响，按【静音】键，响声消失，仅下次重新报警时再响起。
10》 更换保险丝：拔出电源插头，更换10A（型号 R054）保险丝。
实际运行中用户需根据烟叶的成熟度，含水量，在变黄、变色、干筋期适当调整目标温度、目标湿度、稳温时间

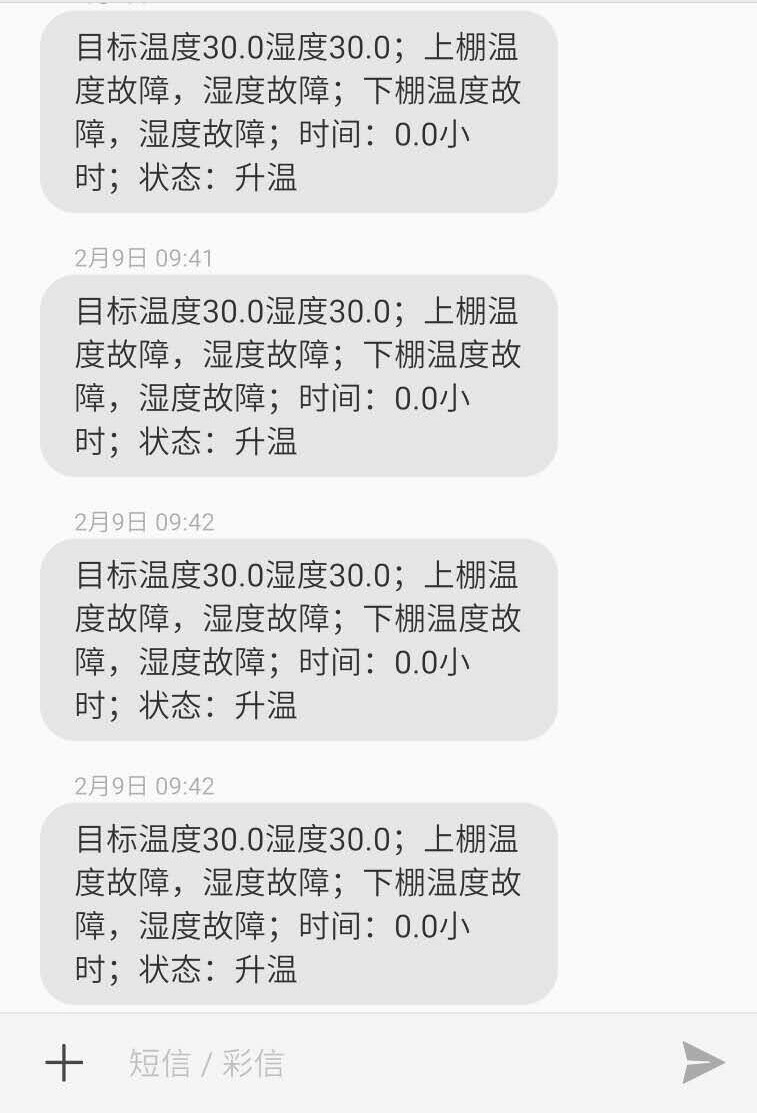

说明:支持三种短信发送模式，内容上棚温湿度，目标温湿度，运行时间，运行状态
① 在运行状态下，按设定的时间周期（0、1、2、3 小时）定时发送
（设定0;表示无定时发送功能）
② 在运行状态下，上棚传感器故障，温湿度偏差超限
③ 任何状态下，该手机卡发送 114 短信直接查询状态
1》安装吸盘天线：旋紧天线螺丝，将吸盘放置适当高度。
2》安装手机卡：切断电源，旋出面盖 4 个螺丝，打开面盖，往上翻，按下图在短信模块位置安好手机卡，贴好防尘胶带片，盖上面盖，再上好 4 个螺丝，接上电源通电。
3》开启短信功能：按【短信】键短信（红)灯亮,开启短信收发功能。
4》关闭短信功能：按【短信】键短信灯暗，关闭短信功能。
5》网络指示灯：绿色网络灯闪开始联接网络，等网络灯长亮后，方可短信操作，如果网络灯不亮，检查是否插好手机卡或用移动手机检查是否覆盖中国移动网络。上电时随着短信功能开启，短信模块自动联网，即使短信功能关闭，一直保持网络联接状态,方便再次快速开启短信功能。
6》设置短信参数：

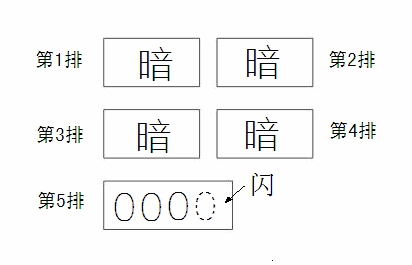

在停止状态下（运行灯暗），同时按下【改温度】键、【改湿度】键、【暂停/稳温】3个键，出现下显示界面后放开。
① 设置接收短信手机号：（例如 13123456789）
按【＋】【－】将 000□ 调 0001，按【确认】，第 1 位 0 闪，按【＋】【－】调 1【确认】，第二位 0 闪，按【＋】【－】调 3【确认】，……共 11 位。（第 1 排 2 位 13，第 2 排 3 位123，第 3 排 3 位 456，第 4 排 3 位 789） 如果期间按【暂停/稳温】，退回 0000 状态，在 0001 状态，按【查询】键查以存入的手机号码，诺将 0000调 0007，按【确认】 则直接退回正常工作界面。
② 设置发短信周期：
按【＋】【－】将 000□调 0002，按【确认】，第 1 位 0 闪，按【＋】【－】调 0、1、2、3
【确认】，在 0002 状态，按【查询】可查以存入定时发短信周期。
（0：不主动发，仅供查询， 1: 1 小时、 2: 2 小时、 3：3 小时）
③ 设置上棚温度上限：
按【＋】【－】将 000□调 0003，按【确认】，第 1 排 000 闪，按【＋】【－】调上限值（70.0）
【确认】，在 0003 状态，按【查询】可查以存入上棚温度上限值。
④ 设置上棚温度下限：
按【＋】【－】将 000□调 0004，按【确认】，第 1 排 000 闪，按【＋】【－】调上限值（25.0）
【确认】，在 0004 状态，按【查询】可查以存入上棚温度下限值。
⑤ 设置上棚湿度上限：
按【＋】【－】将000□调0005,按【确认】,第1排000闪,按【＋】【－】调上限值（42.0）
【确认】，在 0005 状态，按【查询】可查以存入上棚湿度上限值。
⑥ 设置上棚湿度下限：
按【＋】【－】将000□调0006,按【确认】,第1排000闪,按【＋】【－】调上限值（25.0）
【确认】，在 0006 状态，按【查询】可查以存入上棚湿度下限值。
⑦ 退出短信设置菜单：
按【＋】【－】将 000□调 0007，按【确认】 退回正常工作界面。
注：1 分钟没操作自动退回正常界面
7》 短信测试：在开启短信收发功能，网络灯亮状态下，按【测试】键短信灯闪 1 次，发 1 条短信。
故障判断：
DY17A/B 烟叶烘烤自控仪由主板、输出电源模块、电源变压器、短信模块（DY17B）
组成， 如果没有显示，查保险丝是否断开。保险正常情况下，由专业维修人员打开前盖，通电
状态下查看输出电源模块上的指示灯状态。如果绿 LED 灯亮，红 LED 灯亮，主板故障，并测量输出电源模块上电压检测点（散热片附近），测量输出电压是否 5V。绿 LED 灯不亮，红 LED 灯亮，可能输出电源模块故障。绿 LED 灯不亮，红 LED 灯不亮，电源变压器故障，输出电源模块可能也有故障。
（以上判断仅供参考）
配套设备：
循环风机：单相，***大功率 1200W 鼓风机：单相，***大功率 300W
风门：通用型 220VAC （300×500mm，开启时间大约 4秒）传感器：国标密集型烤房专用温湿度传感器
（以上所有配套设备需另购）
